¶ Зачем?
Usb2Kbd это Arduino-based устройство ввода, которое умеет отправлять нажатия по команде извне. По сути это программируемая клавиатура/мышь.
С помощью этого устройство можно автоматизировать даже те проекты, которые совсем этого не хотят.
¶ Почему просто не купить на сайте выше?
Можно приобрести прошитое устройство от автора, однако в силу того, что ранее с разными партиями устройств разнообразные проблемы, более стабильным решением будет создать самому клон - так вы гарантированно получаете рабочее устройство, которое многократно протестировано, на конкретной версии прошивки.
Модель распространения автора подразумевает выдачу каждому покупателю устройства с уникальным VID/PID, комплектующаяся еще и привязанной DLL, что крайне неудобно при использовании устройства на нескольких машинах или при распространении аур.
Да и в оригинальных DLL была целая серия проблем, которые приходилось чинить на стороне программы. На данный момент EyeAuras НЕ использует никакие дополнительные библиотеки и работает с устройством напрямую.
¶ Что потребуется?
- 15 минут времени
- Программа для прошивки - Khazama AVR Programmer (есть в архиве)
- Драйвер для USBASP-устройств (есть в архиве)
- Прошивка (есть в архиве)
- ДВА (это важно!) USBASP устройства на базе ATMega8 - нужно купить, обычно стоят ~5$ за устройство
-
- [RU] Robot-kit - https://robot-kit.ru/3370/
-
- Кабель для соединения устройств - обычно идет в комплекте
-
- Скрепка или перемычка - нам нужно будет замкнуть контакт JP2 на прошиваемом устройстве
¶ Инструкция
¶ Скачиваем архив с пререквизитами
Ссылка - https://s3.eyeauras.net/media/2025/06/usb2kbd.zip
¶ Подготавливаем устройство к прошивке - замыкаем JP2
Выберите одно из устройств. Какое - не важно. Изначально они одинаковые. Одно из них вы будете прошивать, тем самым превращая его в Usb2Kbd, а второе будет выступать в роли программатора. На том устройстве, которое вы прошиваете, должен быть замкнут JP2. Подойдет любая скрепка, главное убедитесь, что контакты не соприкасаются.
¶ Собираем цепь
Теперь возьмите оба устойства и соедините их кабелем. Убедитесь, что он вошел в разъем плотно и не болтается.
Должно получиться что-то типа такого.
- Target (1) - устройство, на которое мы будем заливать прошивку. Обратите внимание, именно на нем замкнут JP2!
- Programmer (2) - устройство, с помощью которого мы будем прошивать Target (1).
¶ Подготавливаем компьютер
Возьмите устройство Programmer (2) (которое БЕЗ перемычки) и воткните его в любой USB-разъем.
Должна загореться лампочка (не всегда, зависит от конкретной модели устройства), сначала на устройстве Programmer (2), а затем и на Target (1)
p.s. После того, как вы прошьете Target (1), лампочка на нем более гореть не будет! Так можно легко понять кто есть кто.
¶ Устанавливаем драйвер USBASP
Нужная версия в архиве в папке driver, InstallDriver.exe
Установка - Далее, Далее, Далее.
¶ Устанавливаем Khazama AVR Programmer
Нужная версия уже есть в архиве, Khazama AVR Programmer.msi
Установка - Далее, Далее, Далее.
¶ Запускаем Khazama AVR Programmer
Запускаем либо через меню пуск, либо ярлык - без разницы. В результате откроется вот такое маааленькое окошечко. В нем нужно выбрать ATMEGA8
¶ Проверяем, что устройства в порядке и перемычка установлена верно
Нажимаем Command => Fuses and Lock Bits....
В открывшемся окне нажимаем Read All. Если все в порядке - через 2-3 секунды программа считает состояние и выдаст что-нибудь типа такого. Если выдается ошибка - что-то сделали до этого шага неверно.
¶ Загружаем файл прошивки
Итак, финальный шаг. В архиве будет файл main.hex - это и есть "мозг" устройства.
Нажимаем в главном окне File => Load FLASH file to Buffer.
В появившемся окне выбираем main.hex
¶ Прошиваем.
Осталось только нажать на кнопку Auto Program, подождать пару секунд и... готово!
Теперь это устройство можно использовать в EyeAuras.
ВАЖНО! Вы залили прошивку на устройство Target (1), то, которое С ПЕРЕМЫЧКОЙ! Именно его мы и будем дальше использовать. И да, не забудьте вытащить эту перемычку, с ней ничего работать не будет.
Устройство Programmer (2) можно отложить в дальний ящик - может еще пригодится, если вы будете прошивать себе еще парочку про запас.
¶ Вставляем готовое устройство в компьютер
Вытаскиваем Programmer (2), вынимаем перемычку из Target (1), вытаскиваем провод. И теперь это устройство можно вставлять в любой компьютер - никакие драйвера, программы и т.п. вам более не нужны. Только само устройство. Это - тот самый готовый к использованию эмулятор ввода. Осталось применить его по назначению!
¶ Использование в EyeAuras
-
Создаем в любой папке ауру.
-
Добавляем в нее действие
Send Sequence -
Раскрываем
Advanced input settings -
Выбираем в появившемся списке
Usb2Kbd device- обратите внимание, что слева от имени отображается восклицательный знак, это значит устройство пока не готово
-
Нажимаем
Install -
В появившемся окне нажимаем
Detect automatically -
Нажимаем Ok
-
Если все до этого было сделано верно, то оранжевый восклицательный знак, который был до этого слева, пропадет
-
Все! Эти настройки глобальные, так что теперь в любых действиях вы можете выбирать Usb2Kbd и симуляция ввода будет происходить через это устройство.
-

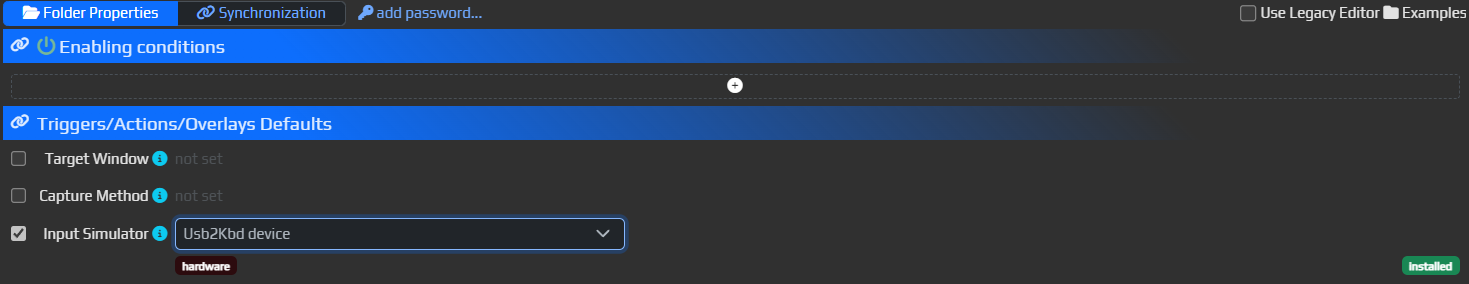

Удобнее всего выбрать
Usb2Kbdна уровне папки - так он будет применяться ко всем аурам/деревьям/макросам внутри нее
¶ Демо
